System 1D na koparkę i spycharkę Leica Rugby 680 z detektorem RE160 i czujnikiem LMR360R
Leica Rugby 680 to niwelator laserowy obrotowy używany do wyznaczania poziomu oraz spadków cyfrowych X i Y podczas robót ziemnych i niwelacyjnych. W tej konfiguracji pracuje jako prosty system 1D do koparki lub spycharki, a jednocześnie pozwala prowadzić klasyczną kontrolę wysokości z użyciem łaty i detektora. To praktyczny wybór dla ekip, które chcą połączyć pracę maszynową z codzienną niwelacją na budowie.
Zestaw łączy niwelator Rugby 680, detektor cyfrowy RE160 oraz czujnik maszynowy Leica LMR360R, dzięki czemu ułatwia kontrolę rzędnych podczas profilowania, korytowania, przygotowania podbudowy i wykonywania spadków pod odwodnienia. System dobrze sprawdza się tam, gdzie liczy się szybkie ustawienie, powtarzalność pracy i ograniczenie poprawek. Dodatkowo otrzymujesz osprzęt terenowy do rozpoczęcia pracy od razu po przygotowaniu stanowiska.

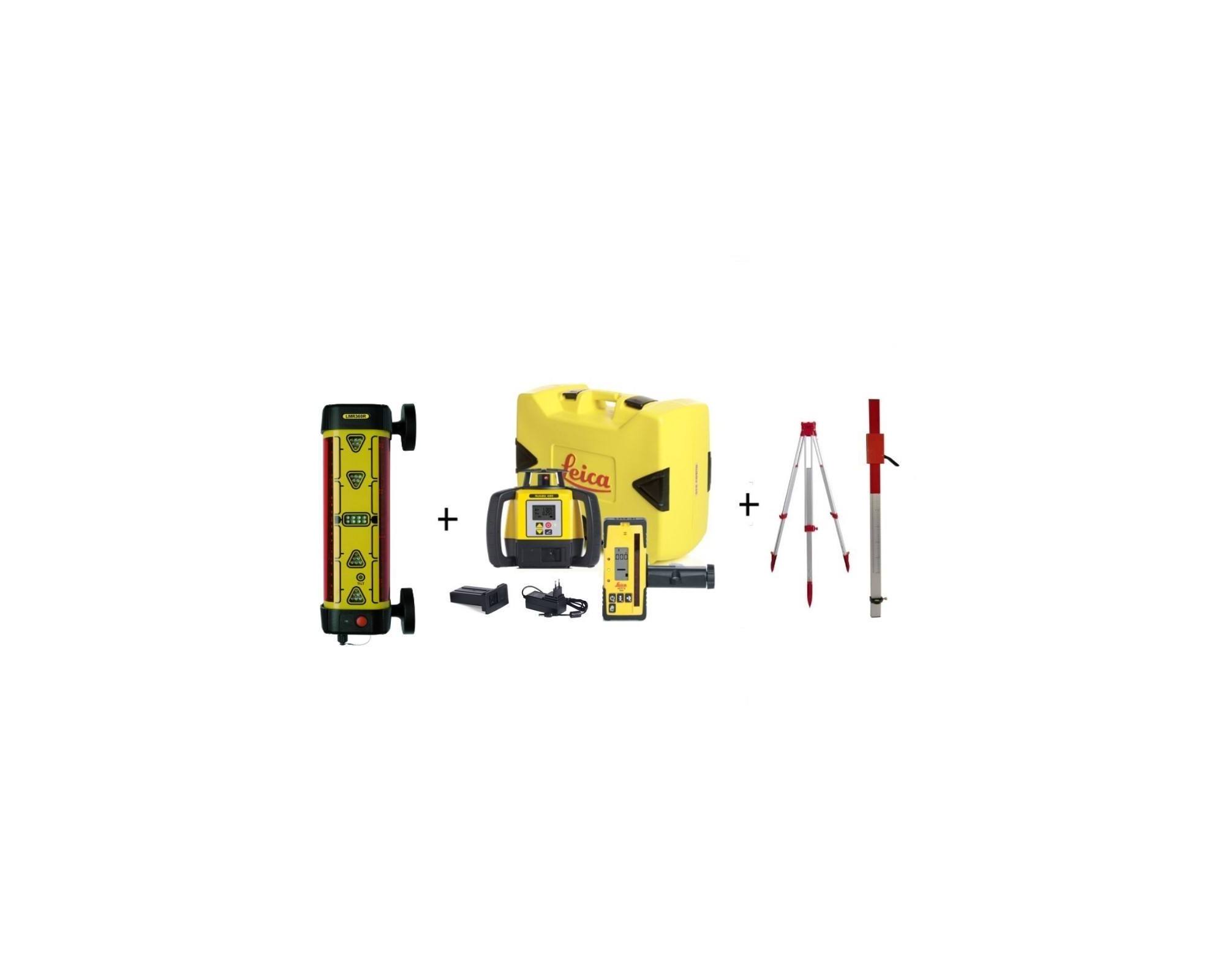

Zawartość zestawu
Poniżej znajduje się zawartość tego wariantu. Ten wariant obejmuje wyłącznie elementy wymienione poniżej.
- Niwelator RUGBY 680
- Kontener
- Certyfikat
- Detektor cyfrowy RE160
- Akumulator
- Ładowarka
- Statyw 170cm
- Lata laserowa 2,4m w pokrowcu
- Czujnik LMR360R ( uchwyt klamry lub motyle)
Najważniejsze w skrócie
- Wyznaczanie poziomu oraz spadków cyfrowych X i Y.
- System 1D do pracy na koparce lub spycharce z czujnikiem Leica LMR360R.
- Praca z detektorem cyfrowym RE160 podczas klasycznej niwelacji z łatą.
- Automatyczne samopoziomowanie w poziomie i pionie.
- Zakres spadku do ±8% w osi X i Y.
- Odporność IP67 do pracy w kurzu, błocie i deszczu.
Jak ten zestaw sprawdza się przy pracy maszyn
Największą różnicę w tym wariancie robi czujnik Leica LMR360R, który rozszerza zastosowanie Rugby 680 o współpracę z koparką lub spycharką. Dzięki temu operator może wygodniej kontrolować wysokość podczas korytowania, profilowania gruntu, przygotowania pod kostkę oraz wykonywania prostszych prac spadkowych. To rozwiązanie ułatwia utrzymanie założonych rzędnych i ogranicza liczbę ręcznych kontroli.
Leica Rugby 680 została przygotowana do zadań, w których poza klasycznym poziomowaniem liczy się także cyfrowe wyznaczanie spadku w dwóch osiach. W praktyce pomaga to przy przygotowaniu placów, parkingów, zjazdów, dróg technologicznych oraz powierzchni wymagających odprowadzenia wody. Z perspektywy wykonawcy oznacza to większą kontrolę nad geometrią wykonywanej nawierzchni.
Zastosowanie systemu 1D Leica Rugby 680
- prace ziemne przy koparkach i spycharkach,
- przygotowanie terenu pod parkingi i place,
- wyznaczanie poziomu pod drogi technologiczne i dojazdy,
- kontrola rzędnych podczas profilowania gruntu,
- wykonywanie spadków pod odwodnienia i nawierzchnie utwardzone,
- niwelacja terenu przy inwestycjach drogowych i kubaturowych,
- bieżąca kontrola wysokości z użyciem czujnika maszynowego i detektora.
Dla kogo jest ten zestaw
Ten wariant jest przeznaczony dla firm budowlanych, wykonawców robót ziemnych, brukarzy, operatorów koparek i spycharek oraz ekip realizujących niwelację i przygotowanie terenu. Sprawdzi się tam, gdzie potrzebny jest prosty w obsłudze system 1D, ale jednocześnie ważna jest możliwość pracy ze spadkami cyfrowymi oraz w trudnych warunkach budowy.
Rekomendacja eksperta Techniki Pomiarowej
Ekspert Techniki Pomiarowej
Jeśli chcesz połączyć klasyczną niwelację z prostym systemem 1D na maszynie, Rugby 680 z RE160 i LMR360R to bardzo praktyczny zestaw. Dobrze sprawdza się przy profilowaniu, korytowaniu i pracach spadkowych.
To wybór dla ekip, które potrzebują kontroli wysokości na koparce lub spycharce bez wchodzenia w bardziej rozbudowane systemy. Dużą zaletą jest prosty start pracy i odporność IP67.
Dane techniczne System 1D na koparkę i spycharkę Leica Rugby 680 z detektorem RE160 i czujnikiem LMR360R
| Model lasera |
Leica Rugby 680 |
| Typ rozwiązania |
System 1D do koparki / spycharki z laserem obrotowym, detektorem i czujnikiem maszynowym |
| Typ urządzenia |
Półautomatyczny niwelator laserowy obrotowy z cyfrowym wyznaczaniem spadków |
| Kolor / typ wiązki |
Laser czerwony 635 nm |
| Klasa lasera |
Klasa 1 |
| Zakres pracy |
Do 1100 m średnicy z detektorem RE160 |
| Dokładność samopoziomowania |
±2,2 mm na 30 m |
| Zakres spadku |
±8% w osi X i Y |
| Pozycje pracy |
Pozioma i pionowa |
| System poziomowania |
Automatyczne samopoziomowanie w poziomie i pionie |
| Prędkość obrotowa głowicy |
10 obr./s |
| Zasilanie |
Akumulator Li-Ion 4,8 Ah |
| Czas pracy |
Do 40 godzin przy temperaturze 20°C |
| Klasa szczelności |
IP67 |
| Temperatura pracy |
Od -20°C do +50°C |
| Wymiary lasera |
212 × 239 × 192 mm |
| Waga lasera |
2,6 kg |
| Detektor |
Leica Rod Eye 160 Digital z uchwytem do łaty |
| Cechy detektora |
Cyfrowy odczyt wiązki, dwa wyświetlacze LCD, okno detekcji 12 cm |
| Czujnik maszynowy |
Leica LMR360R |
| Cechy czujnika maszynowego |
Odbiór 360°, okno przechwytywania 25 cm, dokładność 6 mm / 12 mm, klasa IP67 |
| Montaż czujnika |
Na maszynie budowlanej, z uchwytem do zastosowań koparkowych i spycharkowych |
| Zastosowanie |
Kontrola wysokości i spadków podczas robót ziemnych, niwelacji terenu oraz prac maszynowych 1D |
Do pobrania
Najczęstsze pytania i odpowiedzi dotyczące tego produktu
Do czego służy system 1D Leica Rugby 680 z czujnikiem LMR360R?
Zestaw służy do kontroli wysokości i prowadzenia robót ziemnych przy użyciu koparki lub spycharki. Pozwala szybciej utrzymać założony poziom lub spadek podczas profilowania i przygotowania terenu.
Czy Leica Rugby 680 umożliwia wyznaczanie spadków w dwóch osiach?
Tak. Model Rugby 680 obsługuje cyfrowe spadki w osiach X i Y, dlatego nadaje się do prac wymagających spadku podłużnego i poprzecznego, na przykład przy placach, parkingach i odwodnieniach.
Czym różni się ten zestaw od standardowego zestawu z Rugby 680?
Najważniejszą różnicą jest obecność czujnika maszynowego Leica LMR360R. Dzięki niemu zestaw może pracować jako prosty system 1D na maszynie, a nie tylko jako klasyczny niwelator z detektorem i łatą.
Czy ten zestaw nadaje się do pracy na zewnątrz i w trudnych warunkach budowlanych?
Tak. Leica Rugby 680 została zaprojektowana do pracy terenowej i posiada klasę szczelności IP67, co oznacza wysoką odporność na pył, wodę i wymagające warunki placu budowy.
Czy w zestawie jest wszystko, co potrzebne do rozpoczęcia pracy?
Tak. W komplecie znajdują się laser, detektor RE160, akumulator, ładowarka, kontener, statyw 170cm, lata laserowa 2,4m w pokrowcu oraz czujnik LMR360R, więc zestaw jest przygotowany do szybkiego wdrożenia na budowie.
