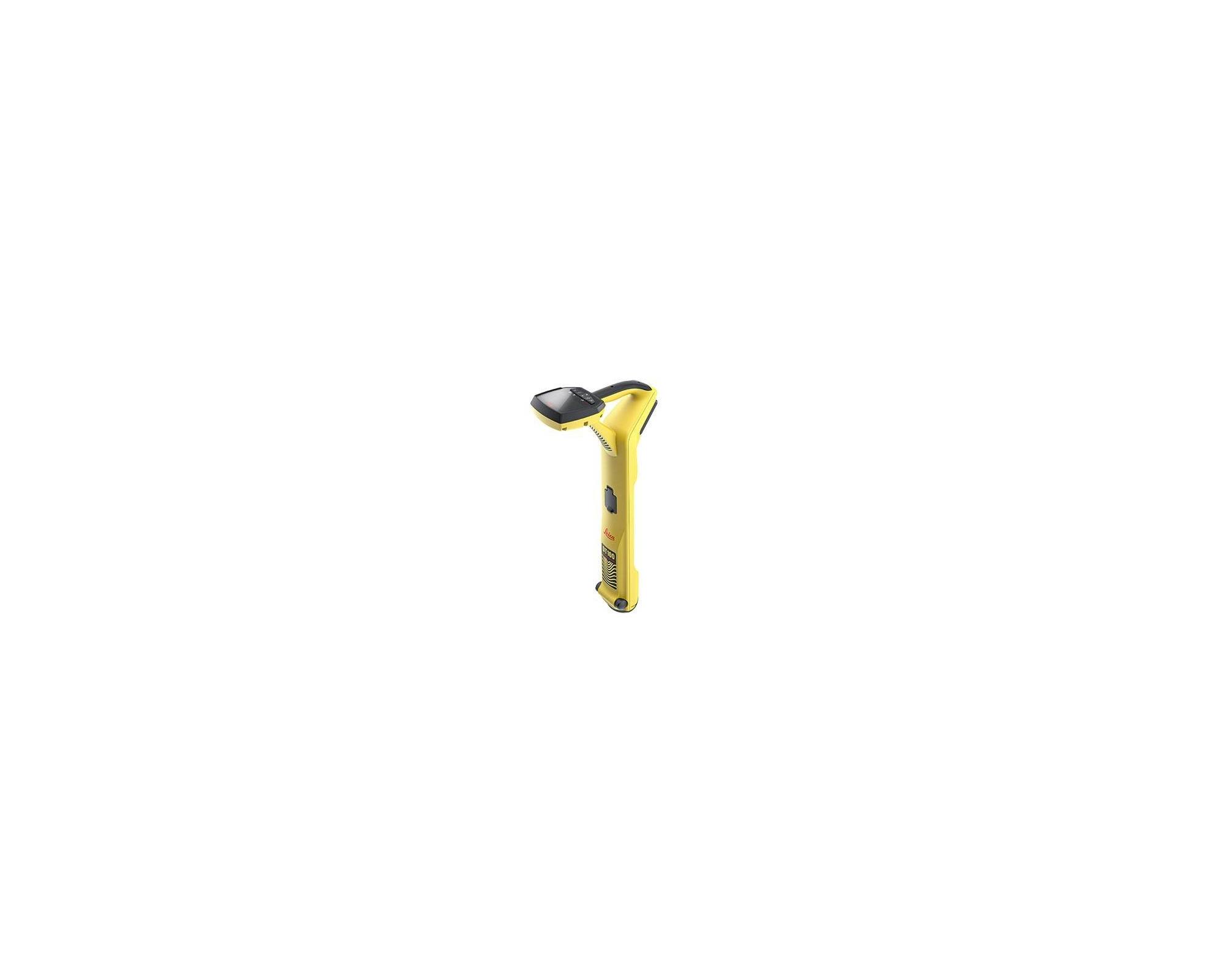

Wykrywacz precyzyjny LEICA DT100- ZESTAW 1

Leica DT100 — precyzyjny lokalizator kabli i rur w terenie

Leica DT100 to precyzyjny lokalizator kabli i rur do pracy w terenie, gdy musisz szybko potwierdzić przebieg instalacji przed wykopem oraz sprawnie przejść od wykrycia do oznaczenia i mapowania sieci podziemnej. W praktyce liczą się powtarzalne wskazania, intuicyjna obsługa i ergonomia przy dłuższych zmianach — dlatego DT100 sprawdza się w budownictwie, usługach komunalnych oraz w firmach geodezyjnych.

Ergonomiczna konstrukcja ułatwia pozyskiwanie danych podczas dłuższej pracy, a inteligentne przetwarzanie sygnału i elastyczne tryby pracy pomagają utrzymać stabilną lokalizację w typowych warunkach budowlanych i tam, gdzie masz dużo sieci obok siebie. Gdy potrzebujesz aktywnego trasowania instalacji bez napięcia lub czytelniejszego prowadzenia po trasie, DT100 pracuje w systemie z nadajnikiem (generatorem) Leica DE100 (w zestawach / zależnie od wariantu zakupu), zapewniając także informacje zwrotne w czasie rzeczywistym podczas pracy.

Zawartość zestawu

Poniżej znajduje się zawartość tego wariantu. Ten wariant obejmuje wyłącznie elementy wymienione poniżej. Elementy systemu takie jak nadajnik DE100, klema czy dodatkowe akcesoria występują w zestawach zależnie od wybranego wariantu zakupu.

• Wykrywacz Leica DT100
• Adapter na baterie alkaliczne
• Torba transportowa

Najważniejsze w skrócie

• Elastyczne tryby pracy – łatwiej dopasowujesz sposób lokalizacji do zadania; aktywne trasowanie realizujesz w systemie z Leica DE100 (w zestawach/konfiguracji)
• Zakres 50 Hz – 200 kHz + analiza częstotliwości – prościej dobierasz ustawienia do warunków i stabilności sygnału w danym miejscu
• Wskazania szczytowe i zerowe – czytelniej trafiasz w dokładny przebieg kabla/rury i rzadziej korygujesz pozycję
• Głębokość: Auto do 6 m / manual do 11 m + precyzja ±5% – sprawniej planujesz wykop i ograniczasz ryzyko kolizji z uzbrojeniem
• Zasilanie: akumulator Li-Ion (do 15 h) oraz adapter do baterii alkalicznych (6×AA) – większa elastyczność pracy w terenie
• W systemie z DE100: na wyświetlaczu nadajnika podgląd prądu/napięcia/impedancji oraz ostrzeganie o niebezpiecznym napięciu na portach wyjściowych

Nie wiesz, czy potrzebujesz DE100 lub któregoś zestawu? Napisz/zadzwoń — dobierzemy wariant pod typ robót i warunki w terenie.

Najważniejsze korzyści w terenie

• Szybciej potwierdzasz przebieg instalacji przed wykopem, bo wskazania szczytowe i zerowe ułatwiają ustawienie się nad dokładnym przebiegiem kabla/rury — rzadziej wracasz w to samo miejsce „na poprawkę”.
• Łatwiej dopasowujesz ustawienia do środowiska pracy, bo masz zakres 50 Hz – 200 kHz i analizę częstotliwości, która prowadzi Cię do stabilniejszej opcji w danym miejscu.
• Pewniej planujesz roboty ziemne, bo od razu sprawdzasz głębokość: Auto do 6 m w typowych zadaniach oraz manual do 11 m, gdy potrzebujesz ręcznej kontroli w trudniejszym fragmencie (±5%).
• Utrzymujesz ciągłość pracy brygady, bo możesz pracować do 15 h na jednym ładowaniu, a w terenie skorzystać z adaptera do baterii alkalicznych (6×AA).
• Łatwiej utrzymać spójny standard w zespole, bo interfejs jest intuicyjny, a menu w wielu językach skraca wdrożenie nowych operatorów bez długiego szkolenia.

DT100 wspiera lokalizację w różnych scenariuszach terenowych dzięki elastycznym trybom pracy. Gdy trasujesz instalacje bez napięcia lub zależy Ci na aktywnym podaniu sygnału na linię, pracujesz w systemie z nadajnikiem (generatorem) sygnału Leica DE100 (w zestawach).

Przy długich zmianach liczy się ergonomia i komfort pracy: odbiornik waży 2 kg i jest zaprojektowany do dłuższego użytkowania w terenie. Do dyspozycji masz zasilanie akumulatorowe Li-Ion (do 15 h) oraz adapter do baterii alkalicznych (6×AA) jako praktyczne rozwiązanie zwiększające elastyczność pracy w terenie.

Ustawienia i przygotowanie pracy z Leica DT100

Najwięcej czasu tracisz wtedy, gdy sygnał jest niestabilny albo na odcinku jest dużo sieci obok siebie. DT100 prowadzi Cię po wskazaniach szczytowych i zerowych oraz pomaga dobrać stabilniejsze ustawienie narzędziem analizy częstotliwości — szybciej dochodzisz do powtarzalnego prowadzenia po trasie.

Do planowania wykopu od razu sprawdzasz głębokość (Auto do 6 m lub manual do 11 m, ±5%). Gdy pracujesz cały dzień w terenie, masz akumulator Li-Ion (do 15 h) i adapter na baterie alkaliczne (6×AA).

Jeśli wchodzisz w odcinki bez napięcia albo potrzebujesz aktywnego podawania sygnału, wybierz zestaw z nadajnikiem DE100 — szczegóły znajdziesz w sekcji poniżej oraz w „Warianty zakupu”.

Jak działa Leica DT100 w terenie

• Ustawiasz się nad dokładnym przebiegiem kabla/rury, korzystając ze wskazań szczytowych i zerowych — szybciej potwierdzasz trasę tam, gdzie masz dużo sieci obok siebie.
• Dobierasz ustawienia do warunków, bo narzędzie analizy częstotliwości prowadzi Cię do stabilniejszej opcji w danym środowisku.
• Sprawdzasz głębokość w standardowych zadaniach w trybie Auto do 6 m, a gdy potrzebujesz ręcznej kontroli — w trybie manual do 11 m.
• Oznaczasz przebieg w terenie i przechodzisz do mapowania instalacji podziemnej zgodnie z przyjętym standardem pracy na budowie.
• Jeśli pracujesz aktywnie w systemie z DE100 (w zestawach), podajesz sygnał na instalację i na bieżąco kontrolujesz jakość podania, co ułatwia utrzymanie czytelnej lokalizacji na trasie.

Dokładność i czytelność wskazań zależą od warunków w terenie (zakłócenia, zagęszczenie sieci, sposób podania sygnału/uziemienie, rodzaj gruntu). W trudnych miejscach warto potwierdzać trasę i dobierać właściwy tryb/częstotliwość.

Co zyskujesz w zestawach z nadajnikiem Leica DE100

Poniższe funkcje dotyczą pracy z nadajnikiem (generatorem) Leica DE100 w zestawach/konfiguracji systemowej.

Większa skuteczność aktywnej lokalizacji: DE100 zapewnia 10 W mocy i do 1 A maksymalnego prądu, co ułatwia mocniejsze podanie sygnału wzdłuż instalacji, gdy zależy Ci na czytelniejszym prowadzeniu trasy na dłuższych odcinkach.

Podwójne porty wyjściowe: DE100 oferuje podwójne porty wyjściowe do jednoczesnego podłączenia dwóch akcesoriów, a preferowane akcesorium wybierasz jednym przyciskiem — szybciej przełączasz metodę podania sygnału bez przerywania pracy.

Diagnostyka na wyświetlaczu DE100: wyświetlacz nadajnika pokazuje wartości prądu, napięcia i impedancji obwodu utworzonego z linii, do której system jest podłączony. To praktyczna informacja zwrotna w trakcie pracy: szybciej oceniasz jakość podania sygnału i stabilność lokalizacji.

Ostrzeganie o niebezpiecznych napięciach: DE100 sprawdza obecność wysokiego napięcia na portach wyjściowych i ostrzega, gdy zmierzone zostanie napięcie potencjalnie śmiertelne dla użytkownika.

Akcesoria terenowe w zestawach: w zestawach/konfiguracjach (np. z torbą) mogą występować akcesoria, m.in. przewody połączeniowe ze zdejmowaną głowicą, 2 różne tyczki uziemiające oraz klema, która może być używana jako zacisk nadajnika i odbiornika — zależnie od wariantu zakupu.

Czas pracy DE100: w zestawach z DE100 czas pracy nadajnika sięga do 17 godzin, co ułatwia całodzienne zadania bez planowania przerw na doładowanie.

Zastosowanie

• Roboty ziemne i drogowe
• Budowa i modernizacja przyłączy energetycznych
• Instalacje gazowe i wodno-kanalizacyjne
• Weryfikacja przebiegu kabli przed wykopem
• Diagnostyka infrastruktury podziemnej

Kiedy wybrać Leica DT100 i który wariant najlepiej pasuje?

• Leica DT100 (ten wariant) wybierz, jeśli najczęściej pracujesz w typowych zadaniach i potrzebujesz szybkiego potwierdzenia przebiegu instalacji przed wykopem.
• ZESTAW 2 (DT100 + DE100 + torba) wybierz, gdy regularnie trasujesz instalacje bez napięcia i chcesz korzystać z aktywnego podawania sygnału (DE100 10 W).
• ZESTAW 3 (z zasobnikiem akumulatorowym) sprawdzi się, gdy kluczowa jest większa elastyczność zasilania w terenie.
• ZESTAW 4 (z klemą sygnałową) wybierz, jeśli w Twoich warunkach często najwygodniej podajesz sygnał klemą i zależy Ci na sprawniejszej identyfikacji właściwej linii.
• ZESTAW 5 (PRO) rozważ, gdy potrzebujesz pełniejszej konfiguracji do intensywnych prac infrastrukturalnych w brygadzie.

Rekomendacja eksperta Techniki Pomiarowej

Piotr Juszczyk

Ekspert Techniki Pomiarowej

Zapytaj telefonicznie

Jeśli robisz wykopy w mieście i chcesz szybko potwierdzić przebieg kabla lub rury przed wejściem koparki, DT100 ułatwi prowadzenie po trasie i ograniczy poprawki.

Gdy często trafiasz na odcinki bez napięcia, dobierz zestaw z DE100. Nie wiesz, który wariant będzie najlepszy? Zadzwoń — doradzę.

Do pobrania

• Karta techniczna Leica DT100
• Broszura produktowa
