Leica DT100 – ZESTAW 5 (DT100 + generator DE100 + klema + sonda MINI + torby + zasilanie akumulatorowe)
Leica DT100 ZESTAW 5 to zestaw do aktywnej lokalizacji kabli i rur podziemnych — lokalizator/wykrywacz do pracy w terenie. Sprawdza się u ekip budowlanych i utrzymania sieci, gdy trzeba potwierdzić przebieg instalacji przed wykopem, przewiertem lub robotami odtworzeniowymi.
W systemie DT100 + DE100 zyskujesz kontrolowane podanie sygnału i podgląd parametrów obwodu na generatorze, a sonda MINI 33 kHz pomaga śledzić instalacje niemetaliczne w miejscach, gdzie standardowe metody są ograniczone.
Leica DT100 — precyzyjny wykrywacz kabli i rur
Leica DT100 został zaprojektowany do precyzyjnej lokalizacji podziemnych linii użyteczności publicznej. Ergonomiczna konstrukcja ułatwia długą pracę w terenie i pozwala sprawnie pozyskiwać dane podczas pomiarów — bez „walki” ze sprzętem.
Inteligentne przetwarzanie sygnału oraz elastyczne tryby pracy wspierają operatora w jednoznacznym prowadzeniu po przebiegu kabla lub rury. Intuicyjny interfejs ułatwia wykonywanie złożonych zadań lokalizacyjnych zarówno doświadczonym użytkownikom, jak i osobom, które dopiero zaczynają pracę z lokalizatorem.
- Wskazania sygnału szczytowego i zerowego — łatwiej rozróżniasz sygnał i pewniej identyfikujesz właściwą instalację.
- Analiza częstotliwości — prowadzi do wyboru najlepszej częstotliwości do wykorzystania w danym środowisku pracy.
- Menu wielojęzyczne — szybciej wdrażasz operatora do pracy bez intensywnego szkolenia.
- Czas pracy — do 15 godzin na jednym ładowaniu, co ułatwia realizację długich zadań terenowych.
- Elastyczność zasilania — adapter do baterii alkalicznych, gdy potrzebujesz szybko wrócić do pracy w terenie.
- Masa odbiornika — 2 kg (większy komfort przy dłuższych pracach).
Generator Leica DE100 (10 WATT) — nadajnik sygnału do DT100
Leica DE100 to nadajnik sygnału, który w połączeniu z DT100 spełnia kluczowe wymagania pracy terenowej: wysoką dokładność, łatwość obsługi oraz informacje zwrotne w czasie rzeczywistym. Moc wyjściowa 10 WATT i zdolność dostarczania stałego prądu do 1 ampera pomagają uzyskać silny, stabilny sygnał — szczególnie wtedy, gdy kable lub rury mogą się nakładać.
Wbudowany wyświetlacz DE100 pokazuje wartości prądu, napięcia i impedancji obwodu utworzonego z linii, do której system został podłączony. Dzięki temu szybciej oceniasz jakość podłączenia i sygnału, zanim przejdziesz trasą z DT100. Nadajnik potrafi także ostrzegać o obecności niebezpiecznych napięć, wspierając bezpieczniejszą pracę przy instalacjach.
- Moc wyjściowa — 10 WATT.
- Stały prąd — do 1 A (stabilniejszy, „mocny” sygnał).
- Wyświetlacz parametrów obwodu — prąd, napięcie, impedancja (kontrola jakości podłączenia i sygnału).
- Bezpieczeństwo — ostrzeżenia o obecności niebezpiecznych napięć; sprawdzanie wysokiego napięcia na portach wyjściowych i natychmiastowy alert przy napięciu potencjalnie śmiertelnym.
- Czas pracy — do 17 godzin.

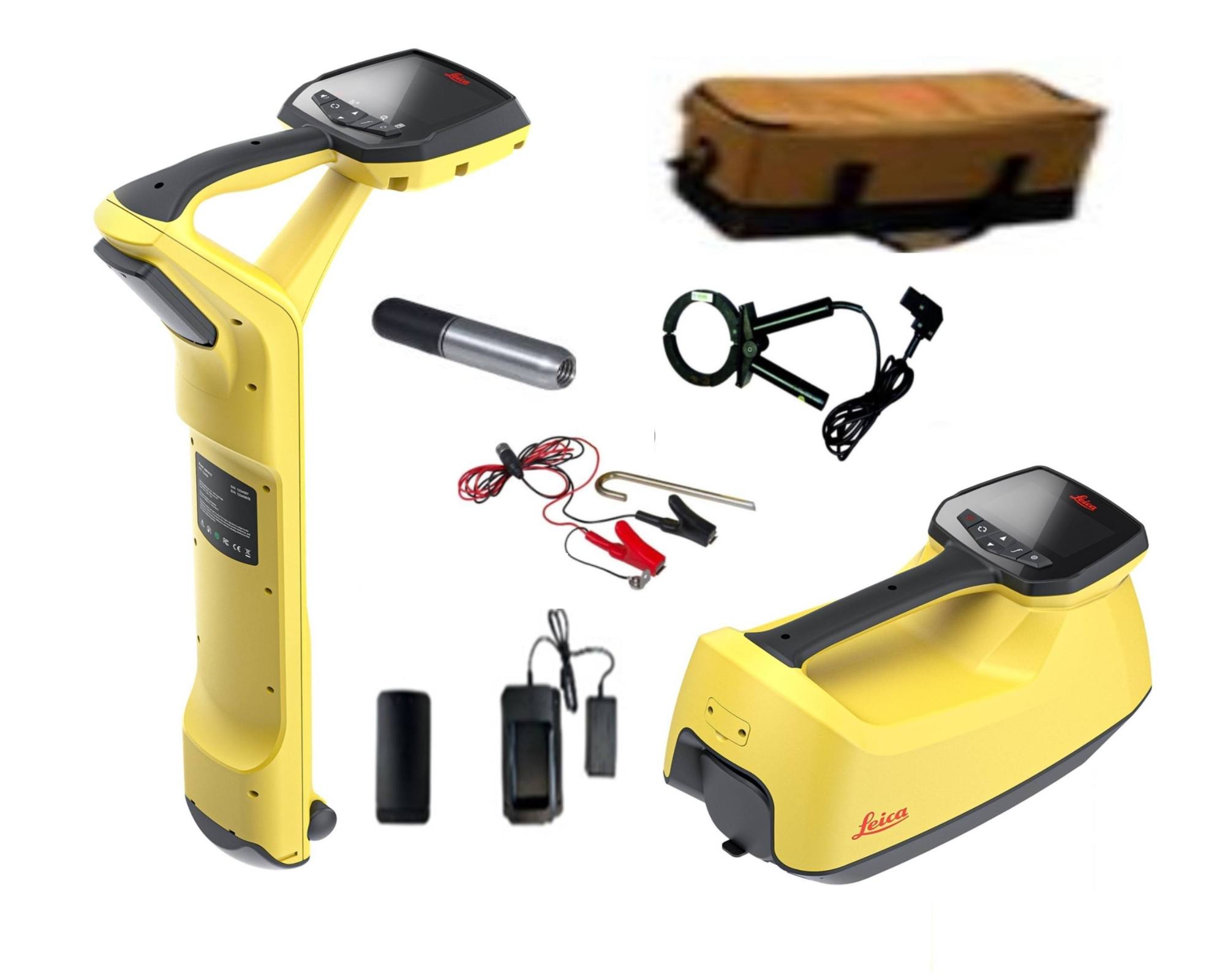

Zawartość zestawu
Poniżej znajduje się zawartość tego wariantu. Ten wariant obejmuje wyłącznie elementy wymienione poniżej.
- Generator sygnału Leica DE100 (10 W)
- Zasobnik na baterie do DE100
- Akumulator do DE100
- Ładowarka do DE100
- Wykrywacz precyzyjny Leica DT100
- Zasobnik na baterie do DT100
- Akumulator do DT100
- Ładowarka do DT100
- Przewody połączeniowe (krokodylki)
- Szpilka uziemiająca
- Klema
- Sonda MINI 33 kHz
- Torba duża do zestawu DT100
- Torba mała do generatora DE100
Najważniejsze w skrócie
- Aktywna lokalizacja instalacji w zestawie DT100 + DE100 (10 W)
- Zakres częstotliwości: 50 Hz – 200 kHz
- Maksymalna głębokość wykrywania: do 11 m
- Precyzja lokalizacji: ±5%
- Czas pracy: do 15 h (DT100) oraz do 17 h (DE100)
- Klema ułatwia bezinwazyjne podanie sygnału i identyfikację konkretnej linii
- Sonda MINI 33 kHz wspiera lokalizację niemetalicznych rur i kanałów (praca punktowa / śledzenie trasy)
Jak działa w terenie i jak prowadzi Cię w pracy
W aktywnej lokalizacji najpierw podajesz sygnał z generatora DE100 na linię, a następnie trasujesz ją lokalizatorem DT100. To przyspiesza potwierdzenie, że idziesz po właściwej instalacji — szczególnie tam, gdzie jest dużo równoległych kabli albo gdzie pasywne wyszukiwanie nie daje jednoznacznego wyniku.
Na DE100 masz podgląd parametrów obwodu (prąd, napięcie, impedancja), co pomaga ocenić jakość podania sygnału i szybciej zdecydować, czy warto zmienić sposób podłączenia lub częstotliwość. Klema pozwala podać sygnał bez rozpinania przewodu, co jest praktyczne przy identyfikacji konkretnej linii w wiązce kabli.
.jpg?rev=7d768e84b4c14f0f8f4496da75a1f2a0&sc_lang=pl-pl)
Sonda MINI 33 kHz — kiedy przydaje się w zestawie
Sonda MINI 33 kHz jest przeznaczona do wykrywania i śledzenia instalacji niemetalicznych (np. rur PCV, betonowych i ceramicznych) oraz do pracy w ciasnych przestrzeniach i małych średnicach. Generuje sygnał, który pozwala na precyzyjne określenie położenia instalacji w terenie, a wodoodporna konstrukcja ułatwia pracę także w trudnych warunkach.
Sonda jest kompatybilna z wykrywaczami Leica DD120, Leica ULTRA oraz Leica DT100, a standardowy gwint M12 ułatwia stabilny montaż osprzętu.
Dlaczego warto w praktyce
- Więcej scenariuszy podania sygnału — przewody połączeniowe i klema dają elastyczność w terenie, gdy liczy się pewne sprzężenie z linią.
- Szybsze korekty ustawień — informacja zwrotna z DE100 (prąd/napięcie/impedancja) pomaga ocenić jakość sygnału i reagować, gdy jest słaby.
- Wsparcie dla instalacji niemetalicznych — sonda MINI 33 kHz ułatwia pracę przy kanalizacji i rurach, których nie „złapiesz” jak typowego przewodu metalowego.
- Porządek w logistyce — torba duża na DT100 i torba do DE100 ułatwiają transport i organizację zestawu na odcinku robót.
Zastosowanie
- Roboty ziemne i infrastrukturalne
- Przyłącza energetyczne i gazowe
- Modernizacja sieci wodno-kanalizacyjnych
- Weryfikacja przebiegu kabli przed rozpoczęciem wykopu
- Lokalizacja i śledzenie tras kanalizacji oraz instalacji wodnych z użyciem sondy
- Prace przy przewiertach sterowanych (HDD)
.jpg?rev=be43e04e1ff24e7699a3ad98b4684192&sc_lang=pl-pl)
Dane techniczne Leica DT100 / DE100 + sonda MINI 33 kHz
| Zakres częstotliwości (DT100 / DE100) |
50 Hz – 200 kHz |
| Maksymalna głębokość (DT100) |
Do 11 m |
| Dokładność (DT100) |
±5% |
| Czas pracy (DT100) |
Do 15 h |
| Czas pracy (DE100) |
Do 17 h |
| Częstotliwość pracy (sonda MINI) |
33 kHz |
| Zasilanie (sonda MINI) |
Bateria LS14250 |
| Czas pracy (sonda MINI) |
Do 20 h |
| Konstrukcja (sonda MINI) |
Wodoodporna |
| Gwint montażowy (sonda MINI) |
M12 |
| Kompatybilność (sonda MINI) |
Leica DD120 / ULTRA / DT100 |
Rekomendacja eksperta Techniki Pomiarowej
Ekspert Techniki Pomiarowej
Wybierz ZESTAW 5, gdy chcesz jeden komplet do intensywnych robót: aktywne trasowanie z DE100 oraz szybkie podanie sygnału klemą.
Jeśli pracujesz przy kanalizacji lub rurach niemetalicznych, sonda MINI 33 kHz realnie ułatwia lokalizację i zmniejsza ryzyko pomyłki na odcinku.
