System 1D na spycharkę – Laser CLH400 – Zestaw 4
Leica Rugby CLX/CLH400 to niwelator laserowy używany do wyznaczania poziomu i spadków cyfrowych podczas robót ziemnych oraz profilowania terenu. W tym wariancie pracuje jako system 1D na spycharkę z dwoma czujnikami maszynowymi, co ułatwia kontrolę wysokości lemiesza na całej szerokości roboczej. To rozwiązanie dla firm wykonawczych, które chcą szybciej prowadzić niwelację i ograniczać liczbę poprawek w terenie.

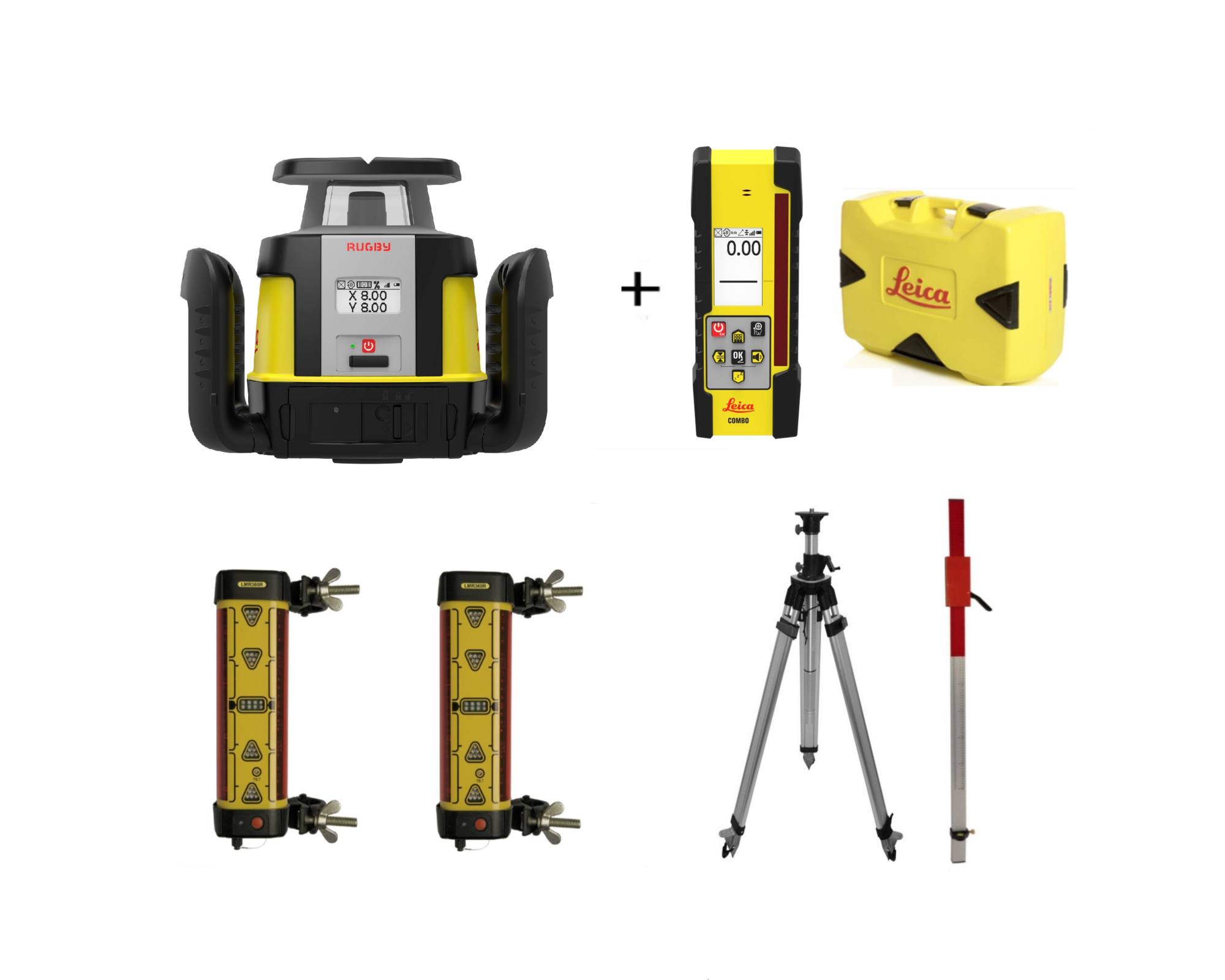

Zestaw 4 łączy niwelator Leica Rugby CLX/CLH400, detektor Leica Combo oraz dwa czujniki LMR bez wyświetlacza kabinowego. Taka konfiguracja pomaga utrzymać zadany poziom lub spadek przy pracach drogowych, placach manewrowych, parkingach, podbudowach i profilowaniu terenu. Duży zasięg pracy, obsługa spadków do 8% oraz odporność do codziennej pracy na budowie sprawiają, że system dobrze odnajduje się w pyle, błocie i zmiennej pogodzie.
Zawartość zestawu
Poniżej znajduje się zawartość tego wariantu. Ten wariant obejmuje wyłącznie elementy wymienione poniżej.
- Niwelator laserowy Leica RUGBY CLX/CLH400
- Wielofunkcyjny detektor/pilot Leica Combo
- Akumulator Li-ion
- Ładowarkę do akumulatora
- Kontener na niwelator
- Łata laserowa z suwakiem
- Statyw korbowy CET270
- Czujnik LMR bez wyświetlacza kabinowego
- Czujnik LMR bez wyświetlacza kabinowego
Najważniejsze w skrócie
- System 1D na spycharkę z dwoma czujnikami LMR.
- Poziom i spadki cyfrowe X/Y do 8%.
- Zasięg pracy 1350 m średnicy.
- Dokładność ±1,5 mm na 30 m.
- Blokada spadku w % lub ‰.
- Wpasowanie w spadek podłużny lub poprzeczny.
- Prędkość obrotowa głowicy 10 obr./sek.
- Odporność zgodna z normą MIL-STD810.
Jak ten system pomaga przy pracy spycharki
W pracy spycharką liczy się szybka kontrola wysokości roboczej i utrzymanie zadanej płaszczyzny bez ciągłych pomiarów ręcznych. Leica Rugby CLX/CLH400 tworzy laserową płaszczyznę odniesienia, a osprzęt maszynowy pomaga operatorowi szybciej reagować na odchylenia od poziomu lub spadku. To przekłada się na sprawniejsze profilowanie terenu, lepszą powtarzalność robót i mniejszą liczbę poprawek.
System dobrze sprawdza się przy przygotowaniu placów budowy, niwelacji pod drogi i parkingi, profilowaniu warstw podbudowy oraz wyrównywaniu terenów przemysłowych. Dzięki obsłudze spadków do 8% w osi X i Y można wygodniej wykonywać rampy, zjazdy, place i powierzchnie wymagające kontrolowanego odpływu wody.
Dlaczego dwa czujniki mają znaczenie
W zastosowaniach na spycharkach ważna jest stabilna kontrola wysokości podczas pracy na większej szerokości roboczej. Dwa czujniki LMR pomagają lepiej kontrolować położenie narzędzia roboczego i szybciej wychwytywać odchylenia od zadanej płaszczyzny. Dla wykonawcy oznacza to sprawniejsze równanie terenu i bardziej przewidywalny efekt końcowy.
W połączeniu z detektorem Leica Combo system pozostaje wygodny w ustawieniu i obsłudze na budowie. To praktyczna konfiguracja dla firm, które potrzebują systemu 1D do profilowania i niwelacji bez przechodzenia na bardziej rozbudowane rozwiązania sterowania maszynami.
Zastosowanie systemu 1D na spycharkę
- niwelacja i równanie terenu pod inwestycje budowlane,
- profilowanie podbudowy pod drogi, place i parkingi,
- przygotowanie terenów przemysłowych i logistycznych,
- budowa ramp, zjazdów i placów manewrowych,
- kształtowanie warstw roboczych pod kostkę, asfalt i nawierzchnie techniczne,
- roboty drogowe, ziemne i infrastrukturalne,
- wyrównywanie terenu z zachowaniem zadanego spadku,
- prace przygotowawcze pod odwodnienia i gospodarkę wodną.
Rekomendacja eksperta Techniki Pomiarowej
Ekspert Techniki Pomiarowej
Ten zestaw polecam firmom, które profilują teren spycharką i chcą szybciej utrzymywać zadaną płaszczyznę bez częstych pomiarów ręcznych.
Dwa czujniki LMR pomagają lepiej kontrolować szerokość roboczą, a CLH400 pozwala wygodnie pracować ze spadkiem do 8%.
Dane techniczne System 1D na spycharkę: Laser CLH400 – Zestaw 4
| Typ rozwiązania |
System 1D na spycharkę |
| Niwelator laserowy |
Leica Rugby CLX/CLH400 |
| Detektor / pilot |
Leica Combo |
| Czujniki maszynowe |
2 × czujnik LMR bez wyświetlacza kabinowego |
| Zasięg pracy |
1350 m średnicy |
| Dokładność |
±1,5 mm na 30 m |
| Spadki cyfrowe |
Do 8% w osi X i Y |
| Blokada spadku |
Tak, w % lub ‰ |
| Wpasowanie w spadek |
Tak, podłużny lub poprzeczny |
| Prędkość obrotowa głowicy |
10 obr./sek |
| Statyw |
CET270 |
| Łata |
Łata laserowa z suwakiem |
| Zasilanie |
Akumulator Li-ion |
| Norma odporności |
MIL-STD810 |
Do pobrania
Najczęstsze pytania i odpowiedzi dotyczące tego produktu
Do czego służy system 1D na spycharkę?
System 1D na spycharkę służy do bieżącej kontroli wysokości roboczej podczas niwelacji, profilowania i równania terenu w odniesieniu do płaszczyzny lasera.
Dlaczego w zestawie są dwa czujniki LMR?
Dwa czujniki zwiększają wygodę kontroli podczas pracy spycharki i pomagają utrzymywać właściwą pozycję roboczą podczas równania większej szerokości terenu.
Czy zestaw umożliwia pracę ze spadkami?
Tak. System oparty na platformie CLX/CLH400 umożliwia pracę ze spadkami cyfrowymi do 8% w osi X i Y, co ma znaczenie przy placach, drogach, rampach i odwodnieniach.
Czy ten zestaw nadaje się do ciężkich warunków na budowie?
Tak. Niwelator został przygotowany do intensywnej pracy terenowej i spełnia wymagania normy MIL-STD810.
Co dokładnie obejmuje ten wariant?
W zestawie znajdują się: niwelator laserowy Leica RUGBY CLX/CLH400, detektor/pilot Leica Combo, akumulator Li-ion, ładowarka do akumulatora, kontener na niwelator, łata laserowa z suwakiem, statyw korbowy CET270 oraz dwa czujniki LMR bez wyświetlacza kabinowego.
