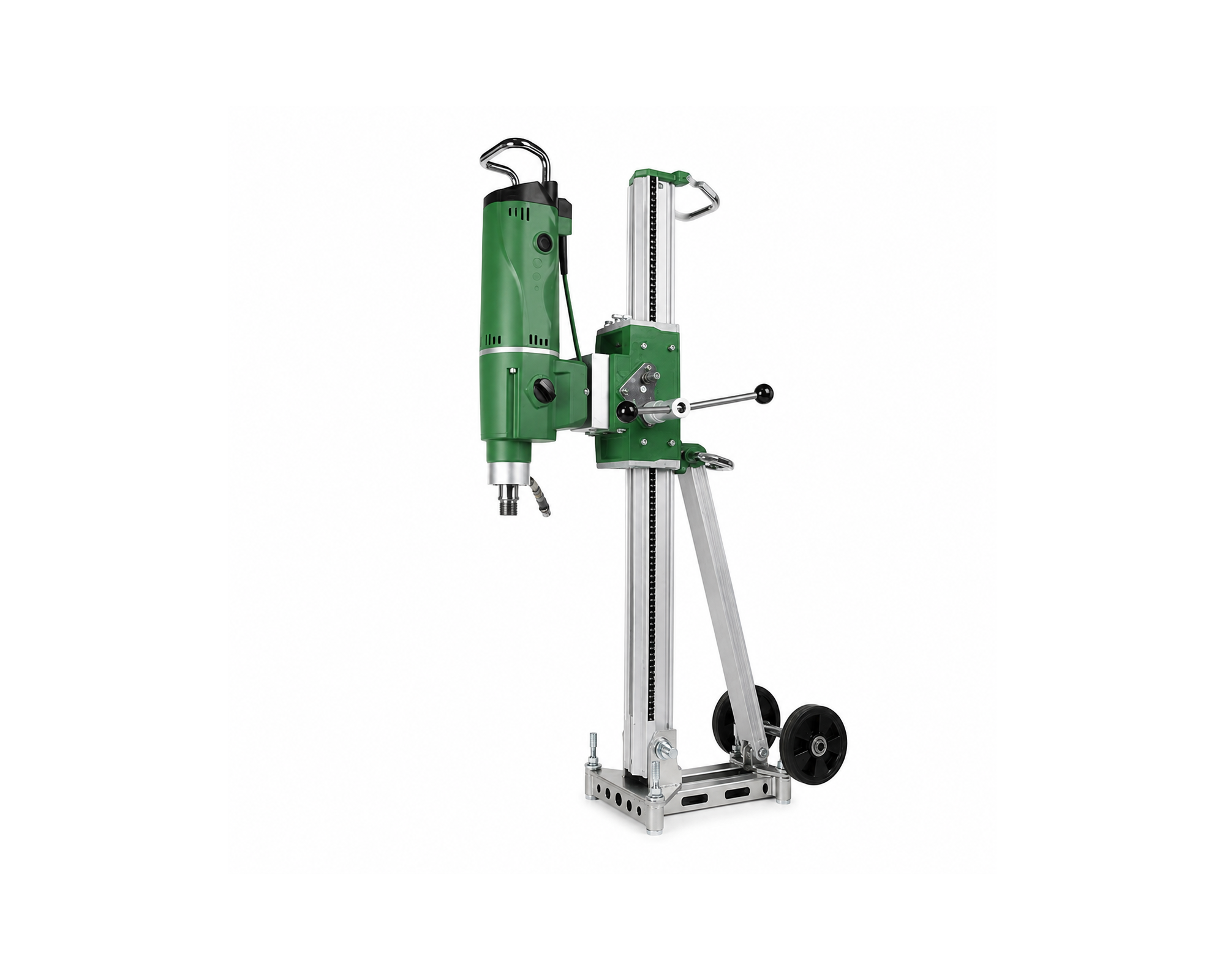

Zestaw wiertnica diamentowa BYCON DMP-500 3500 W + statyw DSP-500 do wiercenia w betonie, max Ø500 mm, bez korony diam.

Wiertnica diamentowa BYCON DMP-500 ze statywem DSP-500 , bez korony diamentowe

BYCON DMP-500 + DSP-500 to ciężki, profesjonalny zestaw do wiercenia diamentowego przeznaczony do wykonywania otworów o bardzo dużych średnicach w betonie, betonie zbrojonym oraz innych materiałach konstrukcyjnych.

Wiertnica DMP-500 dysponuje mocą 3500 W i została zaprojektowana specjalnie do pracy ze statywem. W połączeniu z DSP-500 pozwala wykonywać otwory o średnicy dochodzącej do około Ø500 mm, dlatego zestaw sprawdza się przy dużych przepustach technologicznych, instalacjach przemysłowych, wentylacji, kanalizacji oraz specjalistycznych pracach konstrukcyjnych.

Trzybiegowa przekładnia pozwala dopasować prędkość obrotową do średnicy korony. Przy największych otworach wykorzystywany jest niski zakres obrotów zapewniający odpowiedni moment obrotowy i kontrolę podczas zagłębiania dużej korony w materiał.

Indeks wiertnicy DMP-500: 1123500
Statyw: BYCON DSP-500
Indeks zestawu: do nadaniaZawartość zestawu

Wiertnica diamentowa BYCON DMP-500 + statyw BYCON DSP-500.

• 1 × wiertnica diamentowa BYCON DMP-500,
• 1 × statyw BYCON DSP-500,
• 1 × szybkozłączna płyta mocowania silnika statywu,
• 1 × zestaw kół transportowych DSP-500,
•
• instrukcja obsługi.

Najważniejsze w skrócie

• moc silnika 3500 W,
• maksymalna średnica wiercenia około Ø500 mm,
• profesjonalna konstrukcja do pracy ze statywem,
• do betonu i betonu zbrojonego,
• 3-biegowa przekładnia,
• 250 / 500 / 700 obr./min,
• zakres średnic na biegach: około 500 / 302 / 162 mm,
• mocowanie koron 1 1/4" UNC,
• chłodzenie wodą do profesjonalnego wiercenia na mokro,
• przyłącze wody GEKA,
• wyświetlacz LCD do kontroli parametrów,
• kontrolka LED stanu pracy,
• mechaniczne sprzęgło poślizgowe,
• zabezpieczenie przeciążeniowe,
• zabezpieczenie PRCD,
• DSP-500 do średnic do Ø502 mm,
• skok roboczy statywu 650 mm,
• kolumna 80 × 75 × 1000 mm,
• regulacja kąta kolumny 0–45°,
• przekładnia posuwu 1:2,
• koła transportowe w standardzie,
• zestaw przeznaczony do intensywnej pracy profesjonalnej.

Zestaw do wiercenia bardzo dużych średnic

BYCON DMP-500 + DSP-500 jest konfiguracją przygotowaną przede wszystkim do prac, w których standardowe wiertnice do średnic 200–300 mm przestają być wystarczające.

Maksymalna średnica około 500 mm pozwala wykonywać duże otwory technologiczne, przepusty pod rurociągi oraz otwory pod instalacje wentylacyjne i przemysłowe.

Silnik 3500 W

DMP-500 wykorzystuje silnik o mocy 3500 W. Duży zapas mocy jest szczególnie istotny podczas pracy z ciężkimi koronami o średnicach przekraczających 300–400 mm.

Wiertnica została zaprojektowana do pracy ze statywem, co pozwala stabilnie przenosić moment obrotowy i dokładnie kontrolować posuw korony.

Trzy biegi – 250, 500 i 700 obr./min

Trzybiegowa przekładnia pozwala dostosować obroty do średnicy korony:

• 1. bieg – 250 obr./min – do największych koron, nawet około Ø500 mm,
• 2. bieg – 500 obr./min – do średnic około Ø300 mm,
• 3. bieg – 700 obr./min – do mniejszych koron około Ø160 mm.

Przy bardzo dużych koronach niska prędkość obrotowa pomaga wykorzystać wysoki moment silnika i utrzymać kontrolowaną pracę segmentów diamentowych.

Profesjonalne wiercenie na mokro

DMP-500 posiada układ doprowadzenia wody z przyłączem GEKA. Chłodzenie wodą jest szczególnie ważne podczas wiercenia dużymi koronami w betonie i żelbecie.

Woda chłodzi segmenty, ogranicza przegrzewanie oraz pomaga wypłukiwać urobek z wnętrza otworu. Przy średnicach sięgających około 500 mm prawidłowe chłodzenie ma kluczowe znaczenie dla wydajności i trwałości korony.

DSP-500 – statyw dopasowany do DMP-500

Statyw BYCON DSP-500 został zaprojektowany do wiercenia koronami o średnicy do 502 mm, dlatego bardzo dobrze odpowiada zakresowi modelu DMP-500.

W przeciwieństwie do konfiguracji, w których statyw ma znacznie większy lub mniejszy zakres od wiertnicy, tutaj możliwości obu elementów są bardzo dobrze dopasowane.

Skok roboczy 650 mm

Duży skok wózka wynoszący 650 mm ułatwia wykonywanie głębokich otworów oraz pracę z długimi koronami rdzeniowymi.

Jest to szczególnie przydatne podczas przewiertów przez grube fundamenty, stropy i elementy konstrukcyjne.

Regulacja kąta wiercenia 0–45°

Kolumnę DSP-500 można pochylić w zakresie od 0 do 45°. Pozwala to wykonywać nie tylko prostopadłe przewierty, ale również otwory prowadzone pod kątem.

Rozwiązanie zwiększa możliwości zestawu podczas specjalistycznych prac instalacyjnych i konstrukcyjnych.

Przekładnia posuwu 1:2

Mechanizm posuwu statywu posiada redukcję 1:2, dzięki której operator może łatwiej kontrolować nacisk podczas pracy dużymi koronami.

Mniejszy wysiłek potrzebny do przesuwania wiertnicy po kolumnie jest szczególnie ważny przy dużych średnicach i dużym oporze materiału.

Stabilność przy wysokim momencie obrotowym

Podstawa statywu DSP-500 została zaprojektowana tak, aby zapewniać odpowiednią sztywność podczas pracy z urządzeniami generującymi wysoki moment obrotowy.

Jest to kluczowe przy dużych średnicach, gdzie niewystarczająca stabilność zestawu może wpływać na prowadzenie korony oraz jakość wykonywanego otworu.

Koła transportowe w standardzie

Duża wiertnica i statyw tworzą cięższy zestaw, dlatego DSP-500 posiada fabryczny zestaw kół transportowych.

Ułatwiają one przemieszczanie statywu pomiędzy stanowiskami bez konieczności każdorazowego podnoszenia całej konstrukcji.

LCD i sygnalizacja LED

Wiertnica została wyposażona w wyświetlacz LCD pozwalający kontrolować najważniejsze parametry podczas pracy.

Kontrolka LED informuje między innymi o przeciążeniu, przegrzaniu oraz konieczności kontroli szczotek węglowych. Ułatwia to prawidłową eksploatację urządzenia podczas intensywnego wiercenia.

Mechaniczne sprzęgło poślizgowe

Sprzęgło pomaga ograniczyć skutki nagłego zakleszczenia korony w materiale. Jest to szczególnie ważne podczas pracy dużym osprzętem, który generuje znaczne siły i momenty obrotowe.

Zabezpieczenie przeciążeniowe i PRCD

Urządzenie posiada zabezpieczenie przeciążeniowe oraz układ PRCD zwiększający bezpieczeństwo pracy z elektronarzędziem używanym w technologii wiercenia z wodą.

Do jakich prac przeznaczony jest DMP-500 + DSP-500?

• duże otwory w betonie konstrukcyjnym,
• wiercenie w betonie zbrojonym,
• przewierty przez fundamenty,
• otwory pod rurociągi,
• duże instalacje kanalizacyjne,
• przepusty przemysłowe,
• instalacje wentylacyjne i HVAC,
• przejścia technologiczne,
• prace infrastrukturalne,
• specjalistyczne wiercenie rdzeniowe.

Dla kogo jest zestaw?

BYCON DMP-500 + DSP-500 jest przeznaczony przede wszystkim dla profesjonalnych firm zajmujących się techniką diamentową oraz wykonawców realizujących większe i bardziej wymagające przewierty.

To zestaw dla użytkownika, który regularnie potrzebuje średnic przekraczających 300 mm i nie chce ograniczać się możliwościami mniejszych wiertnic.

Rekomendacja eksperta

Tadeusz Osiadacz – technika diamentowa

DMP-500 ze statywem DSP-500 jest konfiguracją, którą wybrałbym przede wszystkim do regularnej pracy z naprawdę dużymi koronami. Zakres obu urządzeń jest bardzo dobrze dopasowany – wiertnica pracuje do około 500 mm, a statyw do 502 mm.

Przy takich średnicach najważniejsze są stabilność mocowania, prawidłowy dobór biegu oraz stałe chłodzenie korony wodą. Nie warto przyspieszać posuwu – równomierna praca pozwala lepiej wykorzystać segmenty i ograniczyć przeciążanie urządzenia.

Najczęściej zadawane pytania

Jaka jest maksymalna średnica wiercenia DMP-500?

Maksymalna średnica wiercenia wynosi około 500 mm. Europejska specyfikacja producenta podaje dokładnie do Ø502 mm.

Czy DSP-500 jest odpowiednim statywem do DMP-500?

Tak. DSP-500 jest jednym z zalecanych przez producenta statywów do DMP-500 i jego maksymalny zakres wynosi 502 mm.

Jaka jest moc DMP-500?

Wiertnica posiada silnik o mocy 3500 W.

Ile biegów posiada wiertnica?

DMP-500 posiada trzy biegi: 250, 500 i 700 obr./min.

Jakie mocowanie koron zastosowano?

Wiertnica posiada mocowanie 1 1/4" UNC.

Czy zestaw nadaje się do betonu zbrojonego?

Tak. DMP-500 jest przeznaczona do profesjonalnego wiercenia w betonie i betonie zbrojonym z odpowiednio dobraną koroną diamentową.

Czy wiertnica posiada chłodzenie wodą?

Tak. DMP-500 posiada przyłącze wody GEKA.

Czy statyw można ustawić pod kątem?

Tak. Kolumna DSP-500 umożliwia regulację kąta od 0 do 45°.

Jaki skok ma DSP-500?

Długość robocza wózka wynosi 650 mm.

Czy koła transportowe znajdują się w zestawie?

Tak. DSP-500 jest standardowo wyposażony w zestaw kół transportowych.

Czy korona diamentowa znajduje się w zestawie?

Nie. Koronę należy dobrać oddzielnie do wymaganej średnicy otworu, rodzaju betonu i parametrów wykonywanego przewiertu.
